Estrutura

A Catraca Gate Balcão possui estrutura robusta e é composta por um ou dois gabinetes do tipo balcão, fabricados com tubos e chapas reforçadas para fixação ao piso. Os modelos disponíveis são produzidos totalmente em aço inox, garantindo elevada resistência, durabilidade e excelente acabamento.

Possui tampo superior com pictogramas customizáveis para entrada e/ou saída (unidirecional ou bidirecional), cuja finalidade é indicar visualmente se o acesso foi liberado ou negado.

Permite o acesso ao seu interior por meio de chave, facilitando a passagem dos cabos de alimentação e comunicação, bem como a instalação de placas controladoras, fontes de alimentação, baterias, suportes e demais componentes eletrônicos.

O mecanismo pivotante motorizado é silencioso e possui tratamento anticorrosivo. Instalado na parte superior central do gabinete, trabalha em conjunto com o módulo eletrônico de controle e com sensores ópticos distribuídos ao longo da estrutura, proporcionando alta velocidade tanto na abertura quanto no fechamento da portinhola.

A Catraca Gate Balcão permite integração com qualquer controladora de controle de acesso disponível no mercado, sendo compatível com diversas tecnologias de identificação, como:

• Leitor Facial
• QR Code
• Cartão de Proximidade (RFID)
• Biometria Digital
• Outras tecnologias de autenticação

Também permite a instalação de leitores em ambas as extremidades do equipamento, além da possibilidade de utilização em cofres coletores de cartões.

Os dois gabinetes que compõem a Catraca Gate Balcão são posicionados formando um corredor de passagem que conduz o usuário da área não controlada para a área controlada.

O bloqueio físico é realizado por uma portinhola disponível em acrílico, policarbonato, vidro ou aço inox, com espessura personalizável entre 8 e 12 mm, acompanhada de sinalização audiovisual indicando os estados:

• Travado
• Liberado
• Alerta

Em caso de falta de energia elétrica ou situação de emergência, a portinhola pode ser configurada para permanecer aberta, facilitando a evacuação do ambiente.

Na parte superior do equipamento e na própria portinhola existem pictogramas luminosos que informam visualmente a autorização ou bloqueio da passagem.

Como opcional, a Catraca Gate Balcão permite a instalação de cofre coletor de cartões com leitor integrado e abertura por chave.

Operação

A Catraca Gate Balcão é um equipamento totalmente configurável, podendo operar em modo unidirecional, bidirecional ou conforme a necessidade do projeto.

Após receber o sinal de autorização do sistema de controle de acesso, a portinhola realiza automaticamente sua abertura no sentido correto da passagem, evitando qualquer contato entre o usuário e o equipamento. Simultaneamente, a iluminação da portinhola e os pictogramas superiores alteram sua sinalização indicando a liberação do acesso.

Durante toda a passagem do usuário, seis pares de sensores ópticos distribuídos pela estrutura da Catraca Gate Balcão realizam o monitoramento contínuo da área de passagem, impedindo:

• Passagem simultânea de duas ou mais pessoas (antipassagem ou anticarona);
• Tentativas de retorno no sentido contrário;
• Utilização indevida do equipamento.

Sempre que for detectada uma tentativa de fraude ou utilização não autorizada, o equipamento entra automaticamente em estado de alarme, alterando a iluminação da portinhola para vermelho piscante e acionando um alarme sonoro, facilitando a identificação imediata da ocorrência pela equipe de segurança.

Esse mesmo estado de alerta também é ativado quando algum usuário tenta utilizar a Catraca Gate Balcão sem possuir autorização válida.

Enquanto permanece em estado de espera, o equipamento mantém um sistema mecânico de travamento acionado por um solenoide dedicado, impedindo a abertura forçada da portinhola e acionando o sistema de alerta em caso de tentativa de violação.

Para diferenciar os sentidos de entrada e saída, a Catraca Gate Balcão dispõe de dois sinais independentes em sua central eletrônica: um destinado ao acionamento da entrada e outro ao acionamento da saída.

Após a conclusão da passagem, o equipamento gera automaticamente um sinal de confirmação através de contato seco, RS-485 ou outro meio de comunicação disponível, permitindo integração com diversos sistemas de controle de acesso.

Durante o processo de abertura e fechamento da portinhola, um sistema inteligente de antiesmagamento monitora constantemente qualquer possível contato entre o usuário e a barreira física. Caso seja detectado algum obstáculo, o sentido de movimento é imediatamente revertido, evitando esmagamentos e proporcionando maior segurança aos usuários.

Os seis pares de sensores responsáveis pelo monitoramento realizam autocalibração automática sempre que o equipamento é inicializado. Esse processo elimina a necessidade de ajustes manuais e garante o correto funcionamento mesmo quando houver pequenas variações na distância entre a catraca e outros equipamentos ou barreiras próximas.

Durante a inicialização, a Catraca Gate Balcão executa um autoteste completo de todos os seus componentes eletrônicos, incluindo motor, sensores e sistemas de parada da portinhola. Recomenda-se que o equipamento permaneça livre de obstáculos durante esse processo para que a calibração seja realizada com máxima precisão.

Os vãos de passagem podem ser configurados para:

• Passagem Simples: 500 a 600 mm;
• Passagem para Pessoas com Necessidades Especiais (PNE): 900 a 1.100 mm.

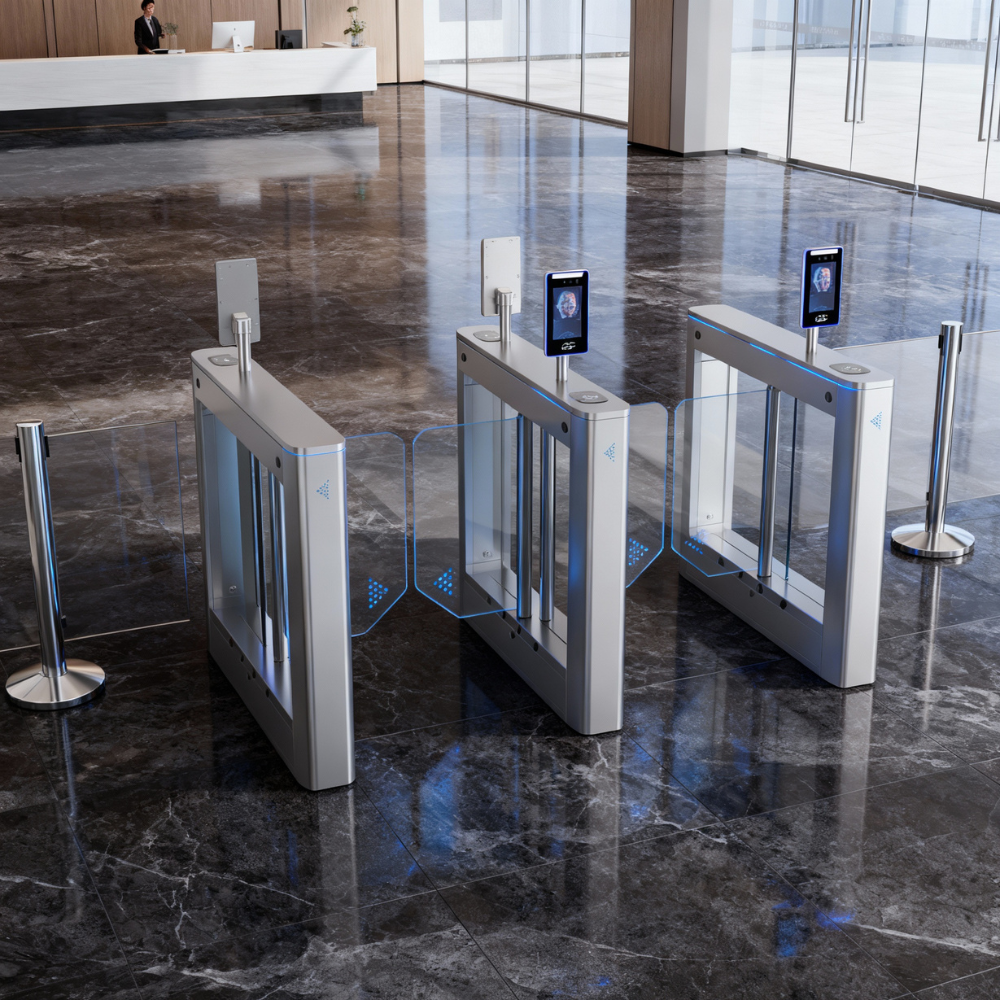

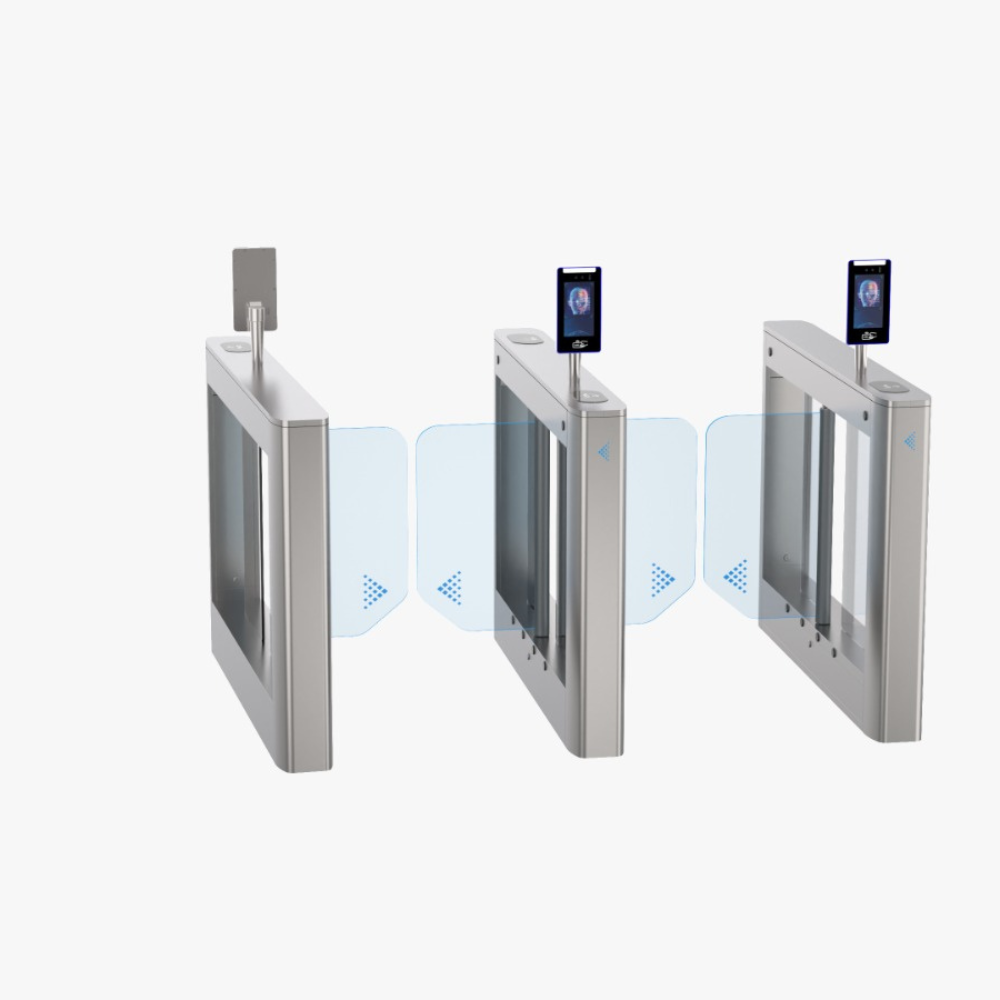

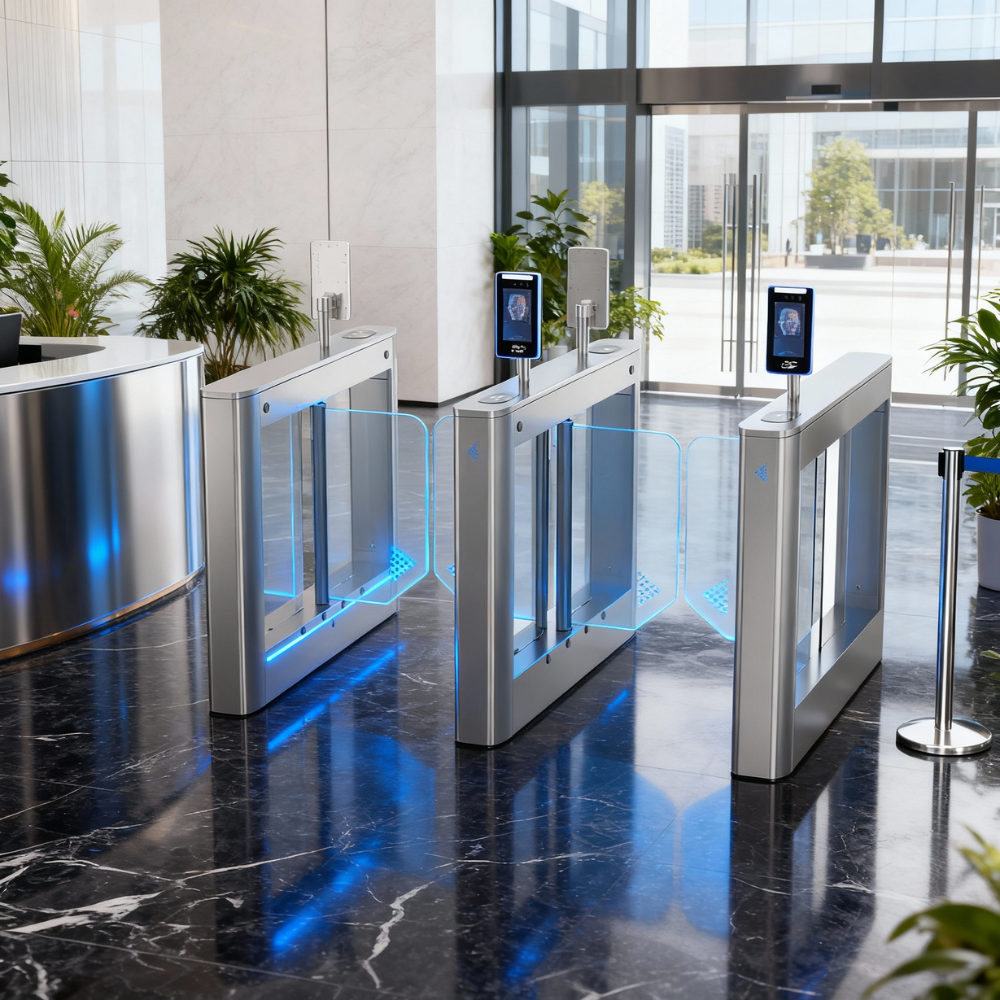

Na configuração de passagem dupla, o equipamento é composto por duas estruturas laterais da Catraca Gate Balcão e uma ilha central equipada com duas portinholas. Nessa configuração, os corredores podem ser montados com passagem simples, passagem PNE ou configuração mista, permitindo que um dos acessos seja convencional e o outro destinado à acessibilidade.
